 TUGAS APLIKASI INVERTING ADDER AMPLIFIER
(KEAMANAN BRANKAS ANTI  RAMPOK)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

5. Prinsip Kerja

6. Video

7. Download File

1. Tujuan [Kembali]

• Mampu menjelaskan dan memahami prinsip kerja, transistor bipolar, op amp, dan vibration sensor  pada rangkaian bank anti rampok.
• Mampu mengaplikasikan transistor bipolar, op amp, dan vibration sensor pada rangkaian bank anti rampok.

2. Alat dan Bahan [Kembali]

Alat

Instrument

a. DC Voltmeter

DC Voltmeter merupakan alat yang digunakan untuk mengukur besar tengangan pada suatu komponen. Cara pemakaiannya adalah dengan memparalelkan kaki2 Voltmeter dengan komponen yang akan diuji tegangannya.

Berikut adalah Spesifikasi dan keterangan Probe DC Volemeter

Generator

a. Baterai

Baterai merupakan sebuah alat yang mengubah energi kimia yang tersimpan menjadi energi listrik. Pada percobaan kali ini, baterai berfungsi sebagai sumber daya atau.

Spesifikasi dan Pinout Baterai

• Input voltage: ac 100~240v / dc 10~30v
• Output voltage: dc 1~35v
• Max. Input current: dc 14a
• Charging current: 0.1~10a
• Discharging current: 0.1~1.0a
• Balance current: 1.5a/cell max
• Max. Discharging power: 15w
• Max. Charging power: ac 100w / dc 250w
• Jenis batre yg didukung: life, lilon, lipo 1~6s, lihv 1-6s, pb 1-12s, nimh, cd 1-16s
• Ukuran: 126x115x49mm
• Berat: 460gr

b. Power Supply

Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.

 Bahan

a. Resistor

Resistor berfungsi untuk menghambat serta mengatur arus listrik di dalam suatu rangkaian elektronika. Resistor disebut juga dengan tahanan atau hambatan, berfungsi untuk menghambat arus listrik yang melewatinya. Satuan harga resistor adalah Ohm. ( 1 M: (mega ohm) = 1000 K: (kilo ohm) = 106 :  (ohm)). Kebanyakan rangkaian listrik menggunakan penghantar berupa kawat tembaga, karena tembaga adalah bahan penghantar yang baik. Akan tetapi , sejumlah sambungan pada rangkaian listrik memerlukan tahanan listrik yang lebih besar oleh sebab itu perlu menggunakan tahan atau resistor

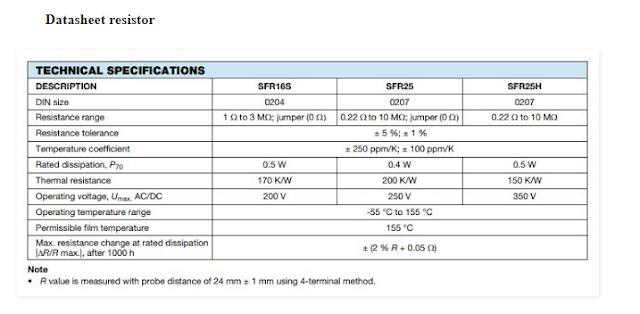

Spesifikasi resistor

b. Transistor BC547r

Transistor BC547 merupakan transistor jenis NPN. Prinsip kerja dari transistor NPN adalah: arus akan mengalir dari kolektor ke emitor jika basisnya dihubungkan ke ground (negatif). Arus yang mengalir dari basis harus lebih kecil daripada arus yang mengalir dari kolektor ke emitor, oleh sebab itu maka ada baiknya jika pada pin basis dipasang sebuah resistor.

Konfigurasi pin transistor BC547

Spesifikasi transistor BC547

1. DC current gain maksimal 800
2. Arus Collector kontinu (Ic) 100mA
3. Tegangan Base-Emitter (Vbe) 6V
4. Arus Base maksimal 5mA

c. Dioda

Untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.

Spesifikasi dioda

1. arus searah jangka panjang maksimum pada 75 ° C - 1.0 A
2. arus pulsa maksimum dengan durasi pulsa 3,8 ms - 30 A
3. drop tegangan melintasi dioda pada arus 1,0A - 1,1 V
4. kisaran suhu operasi - -65 ... + 175 ° С
5. frekuensi kerja maksimum - 1 MHz

d. Op Amp

Karakteristik Faktor Penguat atau Gain pada Op-Amp pada umumnya ditentukan oleh Resistor Eksternal yang terhubung diantara Output dan Input pembalik (Inverting Input). Konfigurasi dengan umpan balik negatif (Negative Feedback) ini biasanya disebut dengan Closed-Loop configuration atau Konfigurasi Lingkar Tertutup. Umpan balik negatif ini akan menyebabkan penguatan atau gain menjadi berkurang dan menghasilkan penguatan yang dapat diukur serta dapat dikendalikan. Tujuan pengurangan Gain dari Op-Amp ini adalah untuk menghindari terjadinya Noise yang berlebihan dan juga untuk menghindari respon yang tidak diinginkan. Sedangkan pada Konfigurasi Lingkar Terbuka atau Open-Loop Configuration, besar penguatannya adalah tak terhingga (∞) sehingga besarnya tegangan output hampir atau mendekati tegangan Vcc.

Konfigurasi pin Op Amp

Spesifikasi Op Amp

Komponen Input

a. Vibration Sensor

Sensor vibrasi berfungsi untuk mendeteksi adanya getaran pada brankas yang akan diubah dalam ke dalam sinyal listrik.

Konfigurasi pin vibration sensor

Spesifikasi vibration sensor

Grafik respon sensor vibrasi

b. Sensor Touch

Merupakan sensor yang mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil.

Spesifikasi :

c. Sensor Infrared

Sensor infrared berfungsi untuk mendeteksi jarak benda dari sensor dengan memanfaatkan gelombang elektromagnetik yang dipancarkannya.

Spesifikasi :

d. LDR

Light Dependent Resistor atau disingkat dengan LDR adalah jenis Resistor yang nilai hambatan atau nilai resistansinya tergantung pada intensitas cahaya yang diterimanya. Nilai Hambatan LDR akan menurun pada saat cahaya terang dan nilai Hambatannya akan menjadi tinggi jika dalam kondisi gelap. Dengan kata lain, fungsi LDR (Light Dependent Resistor) adalah untuk menghantarkan arus listrik jika menerima sejumlah intensitas cahaya (Kondisi Terang) dan menghambat arus listrik dalam kondisi gelap.

Spesifikasi :

e. Logicstate

Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.

Pin out

e. POT-HG

spesifikasi:
Pada dasarnya bagian-bagian penting dalam Komponen Potensiometer adalah :Penyapu atau disebut juga dengan Wiper,Element Resistif,Terminal

Komponen Output

a. Relay

Konfigurasi pin relay

Spesifikasi relay

b. LED

led berfungsi sebagai sebuah peranti yang memproduksi cahaya/ media penerangan dalam ruang brankas

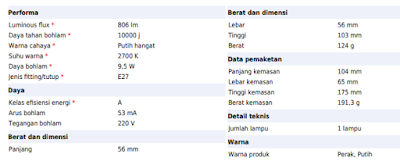

Spesifikasi lampu

3. Dasar Teori [Kembali]

a. Resistor

Resistor adalah komponen elektronika pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Resitor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm (V =I.R).

Cara menentukan nilai resistor dengan gelang warna :

1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang keempat atau pangkatkan angk tersebut dengan 10 (10^n) dan dikalikan ke ketiga warna gelang tadi.
5. Gelang kelima ini merupakan nilai toleransi dari resistor.

Rumus Resistor

Seri : Rtotal = R1 + R2 + R3 + ….. + Rn
Dimana :
Rtotal = Total Nilai Resistor
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-n

Paralel: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn
Dimana :
Rtotal = Total Nilai Resistor
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-n

b. Transistor Bipolar

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.
1. Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.
2. Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.
3. Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.

Jenis-jenis Transistor Bipolar

Transistor Bipolar terdiri dari dua jenis yaitu Transistor NPN dan Transistor PNP. • Transistor NPN adalah transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke Emitor.
• Transistor PNP adalah transistor bipolar yang menggunakan arus listrik kecil dan tegangan negatif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Emitor ke Kolektor.

3 konfigurasi transistor bipolar

Cara mengukur transistor bipolar

Karakteristik input
Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.
Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.

Karakteristik output
Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.

Gelombang I/O Transistor

c. Dioda

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.

Dalam ilmu fisika dioda digunakan untuk penyeimbang arah rangkaian elektronika. Elektronika memiliki dua terminal yaitu anoda berarti positif dan katoda berarti negatif. Prinsip kerja dari anode berdasarkan teknologi pertemuan positif dan negative semikonduktor. Sehingga anode dapat menghantarkan arus litrik dari anoda menuju katoda, tetapi tika sebaliknya katoda ke anoda.

Dioda digambarkan seperti sebuah switch/saklar dimana saklar tersebut hanya akan bekerja di beri tegangan atau arah arus sesuai dengan polaritas kaki ioda itu sendiri. Pada arah bias maju, bias kaki anoda diberikan tegangan (+) dan tegangan (-) pada katoda maka dioda akan dapat mengalirkan arus pada satu arah. Sedangkan pada arah arus mundur bias dimana kaki anoda diberi tegangan (-) dan tegangan (+) pada katoda maka saklar menjadi terbuka atau saklar OFF.

d. Op Amp

Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

Op-Amp memiliki beberapa karakteristik, diantaranya:
a. Penguat tegangan tak berhingga (AV = ∼)
b. Impedansi input tak berhingga (rin = ∼)
c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)
d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)

Rangkaian dasar Op Amp

e. Vibration Sensor

Sensor vibrasi adalah sensor getaran non-directional dengan sensitivitas yang tinggi. Ketika modul ini dalam keadaaan stabil, rangkaian akan bekerja dan menghasilkan output berlogika high. Ketika terjadi gerakan atau getaran, rangkaian akan tertutup sebentar dan menghasilkan output berlogika low. Pada saat yang sama, juga dapat menyesuaikan sensitivitas sesuai dengan kebutuhan.

Kelebihan:

• Konsumsi daya yang rendah
• Bisa menerima tegangan dari 2 ~ 5.5V DC
• Dapat menggantikan fungsi saklar tradisional

f. Sensor Touch

Merupakan sensor yang mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil.

g. LDR

CARA MENGUKUR LDR (LIGHT DEPENDENT RESISTOR) DENGAN MULTIMETER

Alat Ukur yang digunakan untuk mengukur nilai hambatan LDR adalah Multimeter dengan fungsi pengukuran Ohm (Ω). Agar Pengukuran LDR akurat, kita perlu membuat 2 kondisi pencahayaan yaitu pengukuran pada saat kondisi gelap dan kondisi terang. Dengan demikian kita dapat mengetahui apakah Komponen LDR tersebut masih dapat berfungsi dengan baik atau tidak.

Mengukur LDR pada Kondisi Terang

1. Atur posisi skala selektor Multimeter pada posisi Ohm
2. Hubungkan Probe Merah dan Probe Hitam Multimeter pada kedua kaki LDR (tidak ada polaritas)
3. Berikan cahaya terang pada LDR
4. Baca nilai resistansi pada Display Multimeter. Nilai Resistansi LDR pada kondisi terang akan berkisar sekitar 500 Ohm.

Mengukur LDR pada Kondisi Gelap

1. Atur posisi skala selektor Multimeter pada posisi Ohm
2. Hubungkan Probe Merah dan Probe Hitam Multimeter pada kedua kaki LDR (tidak ada polaritas)
3. Tutup bagian permukaan LDR atau pastikan LDR tidak mendapatkan cahaya
4. Baca nilai resistansi pada Display Multimeter. Nilai Resistansi LDR di kondisi gelap akan berkisar sekitar 200 KOhm.

Catatan :

• Hasil Pengukuran akan berubah tergantung pada tingkat intesitas cahaya yang diterima oleh LDR itu sendiri.
• Satuan terang cahaya atau Iluminasi (Illumination) adalah lux

Sebutan lain untuk LDR (Light Dependent Resistor) adalah Photo Resistor, Photo Conduction ataupun Photocell.rgerak secara acak mengikuti atom.

h. Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.

Relay terdapat 4 bagian penting yaitu electromagnet (coil), Armature, Switch Contact Point (saklar) dan spring. Untuk lebih jelasnya silahkan lihat gambar di bawah ini.

Kontak point relay terdiri dari 2 jenis yaitu:

• Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada pada posisi close (tertutup).
• Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berapa pada posisi open (terbuka).

Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.

i. LED

Led adalah suatu perangkat yang dapat menghasilkan cahaya saat dialiri arus listrik.

Tegangan LED menurut warna yang dihasilkan:

Infra merah : 1,6 V.

Merah : 1,8 V – 2,1 V.

Oranye : 2,2 V.

Kuning : 2,4 V.

Hijau : 2,6 V.

Biru : 3,0 V – 3,5 V.

Putih : 3,0 – 3,6 V.

Ultraviolet : 3,5 V.

k. Logicstate

Logicstate berfungsi untuk menunjukkan keadaan logika o dan logika 1. Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai yang valid. Dalam istilah fisik, pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada garis sinyal; logika 0 kira-kira 0 volt. Tingkat tegangan antara 0 dan +5 volt dianggap tidak ditentukan.

4. Percobaan [Kembali]

a. Prosedur Percobaan

• Untuk membuat rangkaian ini, pertama, siapkan semua alat dan bahan yang bersangkutan, di ambil dari library proteus
• Letakkan semua alat dan bahan sesuai dengan posisi dimana alat dan bahan terletak.
• Tepatkan posisi letak nya dengan gambar rangkaian
• Selanjutnya, hubungkan semua alat dan bahan menjadi suatu rangkaian yang utuh
• Lalu mencoba menjalankan rangkaian , jika tidak terjadi error, maka motor akan bergerak yang berarti rangkaian bekerja

b. Rangkaian Simulasi

5. Prinsip Kerja[Kembali]

Prinsip Kerja :

Touch sensor dan LDR mendeteksi ada orang yang telah membuka brankas secara paksa maka logika menjadi 1 sehingga tegangan yang masuk adalah +5V diteruskan ke Resistor dengan menggunakan Hukum Kirchoff dimana arus dari sensor LDR + arus dari sensor Touch = arus resistor Rf + arus inverting (0 ampere). kemudian diperkuat dengan inverting adder. Kemudian output Op-Amp dibandingkan menggunakan prinsip detektor inverting Vref -, jika Vin > Vref maka Vo akan bernilai + yang nantinya akan mengaktifkan transistor sehingga tegangan dari supplai menuju relay lalu ke kolektor dan emitor lalu ke ground dengan adanya arus melewati relay maka switch relay bergeser dan mengaktifkan lampu dan buzzer.

vibration sensor dan infrared sensor mendeteksi ada orang yang mencoba membongkar brankas secara paksa maka logika menjadi 1 sehingga tegangan yang masuk adalah +5V diteruskan ke Resistor menggunakan Hukum Kirchoff dimana arus dari sensor LDR + arus dari sensor Touch = arus resistor Rf + arus inverting (0 ampere). kemudian diperkuat dengan inverting adder. Kemudian output Op-Amp dibandingkan menggunakan prinsip detektor inverting Vref -, jika Vin > Vref maka Vo akan bernilai + yang nantinya akan mengaktifkan transistor sehingga tegangan dari supplai menuju relay lalu ke kolektor dan emitor lalu ke ground dengan adanya arus melewati relay maka switch relay bergeser dan mengaktifkan lampu dan buzzer.
